Flowchart Adalah: Fungsi, Jenis, Simbol, dan Contohnya

Flowchart adalah salah satu alat visual yang sering digunakan dalam berbagai bidang, terutama dalam pemrograman dan proses bisnis. Dengan memanfaatkan simbol-simbol tertentu, flowchart mampu menggambarkan alur kerja atau proses secara sistematis dan mudah dipahami. Artikel ini akan menjelaskan secara mendalam tentang pengertian flowchart, jenis-jenisnya, fungsi, simbol, hingga contohnya.

Pengertian Flowchart

Flowchart adalah representasi grafis dari suatu proses atau alur kerja yang disusun secara sistematis menggunakan simbol-simbol tertentu. Flowchart berfungsi untuk menjelaskan langkah-langkah atau urutan aktivitas dalam menyelesaikan suatu tugas atau masalah.

Dalam konteks pemrograman, flowchart digunakan untuk menggambarkan logika program sebelum ditulis dalam kode. Hal ini membantu programmer memahami alur logika program secara lebih terstruktur.

Flowchart juga bermanfaat dalam dunia bisnis untuk menggambarkan proses kerja, mempermudah kolaborasi antar tim, dan mengidentifikasi potensi hambatan dalam sistem.

Fungsi Flowchart

Berikut adalah beberapa fungsi utama dari flowchart:

1. Mempermudah Pemahaman Proses
   Dengan flowchart, proses kerja yang kompleks dapat digambarkan menjadi lebih sederhana, sehingga lebih mudah dipahami oleh semua pihak.
2. Dokumentasi Proses
   Flowchart berfungsi sebagai dokumentasi yang jelas dan terstruktur tentang bagaimana suatu proses dilakukan.
3. Membantu Pemecahan Masalah
   Saat menghadapi masalah, flowchart membantu menganalisis langkah-langkah dalam proses untuk menemukan penyebab masalah tersebut.
4. Komunikasi Antar Tim
   Dengan visualisasi yang jelas, flowchart mempermudah komunikasi antar anggota tim atau antar departemen.
5. Efisiensi dan Optimalisasi
   Flowchart memungkinkan identifikasi langkah-langkah yang tidak efisien, sehingga proses dapat dioptimalkan.

Jenis-Jenis Flowchart

Flowchart memiliki berbagai jenis sesuai dengan kebutuhan penggunaannya. Berikut adalah beberapa jenis flowchart beserta penjelasannya:

1. Flowchart Dokumen

Flowchart dokumen menggambarkan aliran dokumen atau informasi dalam suatu sistem. Biasanya digunakan untuk melacak proses administrasi atau dokumen yang berpindah dari satu bagian ke bagian lain.

2. Flowchart Program

Flowchart program digunakan untuk menggambarkan logika atau algoritma dari suatu program komputer. Jenis ini sering digunakan oleh programmer sebelum menulis kode program.

3. Flowchart Proses

Flowchart proses menunjukkan langkah-langkah dalam suatu proses secara detail. Jenis ini biasanya digunakan di bidang manufaktur atau industri untuk memantau alur produksi.

4. Flowchart Sistem

Flowchart sistem menggambarkan hubungan antar komponen dalam suatu sistem. Ini digunakan untuk memberikan gambaran umum bagaimana sistem bekerja.

5. Flowchart Skematik

Flowchart skematik menunjukkan hubungan antara komponen dengan lebih fokus pada desain teknis. Biasanya digunakan dalam bidang teknik untuk memvisualisasikan hubungan antara perangkat keras atau perangkat lunak.

Simbol Flowchart

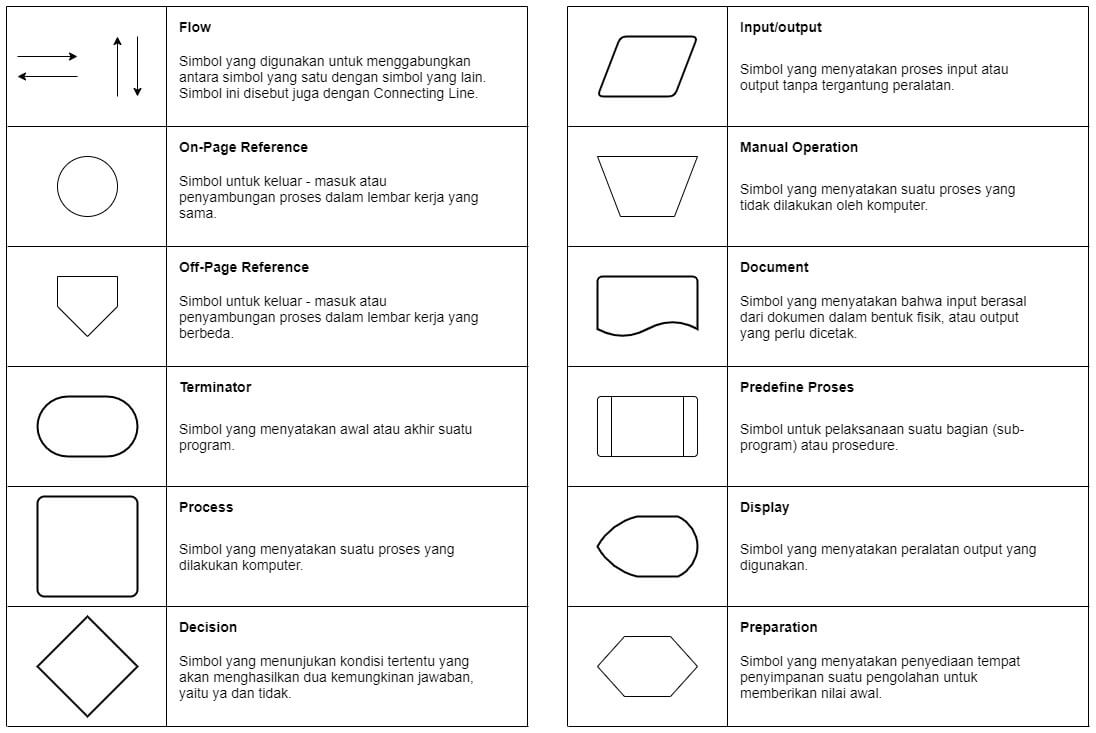

Flowchart menggunakan berbagai simbol untuk merepresentasikan langkah atau aktivitas tertentu. Berikut adalah beberapa simbol flowchart beserta fungsinya:

Setiap simbol memiliki arti dan fungsi tertentu, yang menjadi dasar pijakan paling penting dalam membuat suatu program adalah memahami arti dan penggunaan simbol ini.

Contoh Flowchart

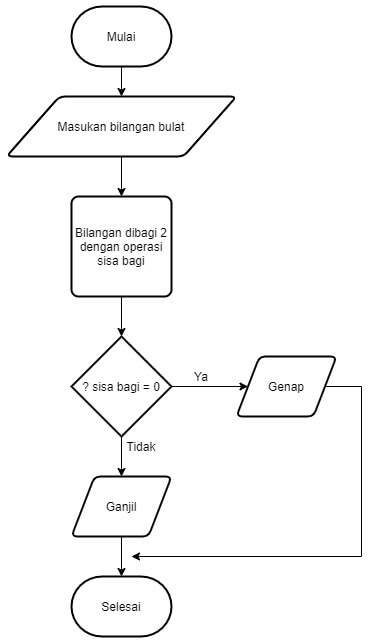

Untuk membuat sebuah flowchart sederhana kamu diharuskan untuk mengetahui setiap simbol dan juga fungsinya. Nah, di bawah ini saya akan memberikan sebuah contoh flowchart sederhana untuk menentukan apakah bilangan yang dimasukan ganjil atau genap. Berikut adalah contohnya:

Pembahasan:

1. Pertama pengguna menginput data yang berupa nilai dari bilangan bulat.
2. Kemudian nilai yang dimasukan diproses dengan cara dibagi dengan angka 2.
3. Jika sisa bagi sama dengan 0 berarti bilangan yang dimasukan adalah bilangan genap.
4. Jika sisa bagi tidak sama dengan 0 berarti bilangan yang dimasukan adalah bilangan ganjil.
5. Selesai.

Kesimpulan

Flowchart adalah alat visual yang sangat berguna untuk menggambarkan proses atau alur kerja dengan cara yang mudah dipahami. Dengan memanfaatkan simbol-simbol standar, flowchart membantu mempermudah pemahaman, meningkatkan efisiensi, dan mendokumentasikan proses secara sistematis.

Melalui berbagai jenis flowchart seperti flowchart dokumen, program, proses, sistem, dan skematik, kita dapat menyesuaikan penggunaannya sesuai kebutuhan. Pemahaman tentang simbol dan fungsi flowchart juga menjadi bagian penting dalam pembuatannya.

Dengan mempelajari flowchart, baik untuk pemrograman, bisnis, atau analisis sistem, kita dapat mengoptimalkan cara kerja dan memecahkan masalah dengan lebih efektif.

Referensi: dicoding.com, dewaweb.com, jagoanhosting.com.

Penulis: Yazid Yusuf – Direktorat Pusat Teknologi Informasi
